本公司為四川瀘州的用戶制作顎式破碎機現場

本次四川瀘州的用戶前來公司購買三臺顎式破碎機設備，以下是本公司生產制作的現場照片，顎式破碎機俗稱鄂破，又名老虎口。由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的最高抗壓強度為320Mpa。

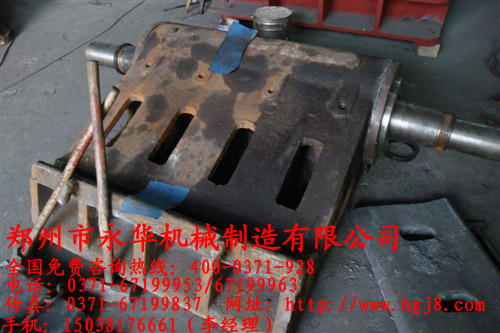

圖一：這是顎式破碎機軸承與鄂板的鏈接，顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠，使用維修方便。

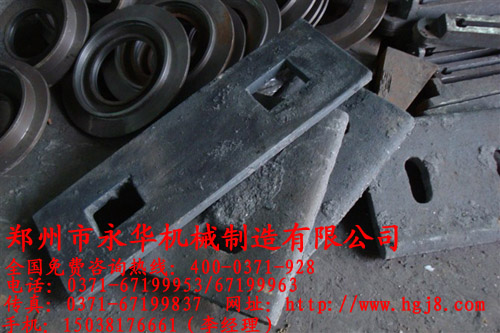

圖二：顎式破碎機護板和軸承蓋的零配件，顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

圖三：本公司生產的顎式破碎機殼體全部采用鑄鋼，機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。

圖四：本圖是破碎機的軸承，偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪，顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。

圖五：以上圖為600x900的顎式破碎機，礦山實際作業中，由于石頭等物料的長期高壓撞擊，使得機體某些部位易出現磨損，最商用的顎式破碎機的易損件有：邊護板、動顎齒板、定顎齒板、肘板、三角帶。在選擇易損件時，往往需要問清楚機體大小，型號，以及易損件的材質。

圖六：這是公司技工人員把顎式破碎機組裝好后的照片，打磨、噴漆就可發貨，組裝時，破碎板必須牢固地貼在鄂板上，兩者之間應該墊平，破碎板與顎板之間要用軟金屬（如鉛、鋅等） 作墊片，并用螺栓緊固。破碎機工作時，破碎板不應有松動現象，否則容易折斷或 磨損破碎板，降低破碎板的使用壽命。所以，組裝時一定要安裝好破碎板，從而延長破碎板的使用壽命。
