水泥烘干機

（東達導讀）：水泥烘干機是物料加熱干燥裝置，同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。套筒套列結構使水泥烘干機長度可成倍縮短，由于散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。對不能觸煙的物料，多筒式水泥烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，同樣高效節能。不難看出，對熱料和冷介質而言，則本機成為套筒式回轉冷卻機。

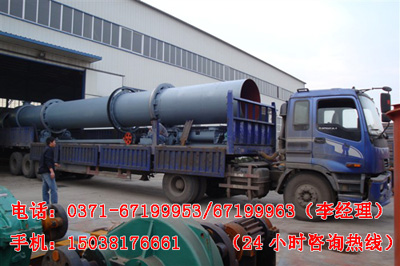

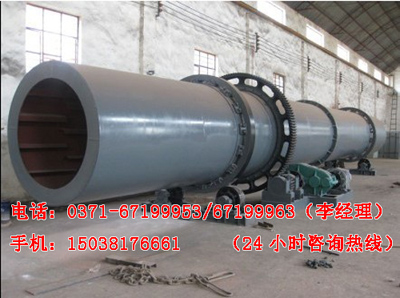

圖左：水泥烘干機車間、圖右：江西—南昌水泥烘干機發貨現場。

一、水泥烘干機工作原理：

1.水泥烘干機，由二至五筒同軸套列，經徑向支承等等彼此連成一體，架于托輪組和齒輪組上，由連接于機體的齒輪或其它傳動系統接受外力使機體回轉運動，物料由各筒內的螺旋葉片和間斷螺旋揚料板輸送和揚起。

2.外筒相連的集料箱下端下料，熱氣既可和物料混觸共流，由集料箱上端排出，也可由筒體內的內煙管，環形煙管及外煙罩及溝通各煙管的徑向煙管經排煙口排口。

3.其特征在于：內外筒體、同軸套列，由徑向支承、聯成一體，架于托輪組、傳動組和齒輪組上，各筒內設有螺旋葉片、破碎裝置和間斷旋揚料板，內筒中有熱煙管，各筒間有環形煙管，最外層有外煙罩及其排煙口，有效把水泥水分烘干處理。

二、水泥烘干機技術參數：
