滾筒式煤泥烘干機烘干系統的構成

一、滾筒式煤泥烘干機系統構成
滾筒式煤泥烘干機烘干系統主要是由以下幾部分組成：

1、原料裝載系統。由輸送機、給料機等設備完成尾煤泥的輸送；

2、燃燒供熱系統。由熱風爐、燃料上煤機、鏈板除渣機、鼓風機等完成向烘干系統提供穩定的高溫熱介質；

3、烘干脫水系統。由螺旋推進器、滾筒烘干機、排料箱等設備完成高水分的尾煤泥與高溫介質的質熱交換；

4、環保除塵器系統。由除塵器、引風機等設備完成回收于烘干產品的微細顆粒，實現尾氣達標排放；

5、產品運輸系統。由運輸機等設備將干后產品運輸?shù)接脩糁付ㄎ恢谩?/p>

滾筒式煤泥烘干機烘干過程為：經前期壓濾后的尾煤泥由輸送設備給人滾筒式煤泥烘干機，由干燥裝置的熱源設備-燃燒爐吹出的熱煙氣對尾煤泥進行干燥；尾煤泥經煙氣烘干后，其中煙氣攜帶烘干析出的水分和微細煤粉被負壓吸入除塵器；剩余煙氣經除塵器除塵過濾后排放到大氣。

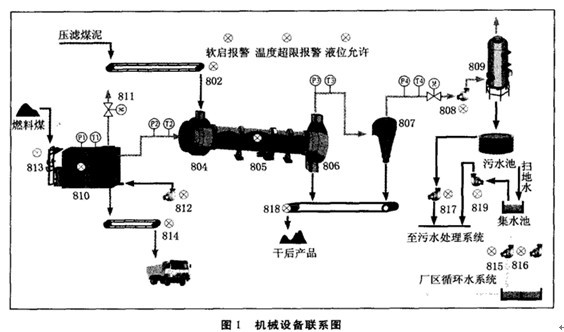

滾筒式煤泥烘干機烘干系統機械設備聯系如下圖1所顯示：

二、電控系統構成

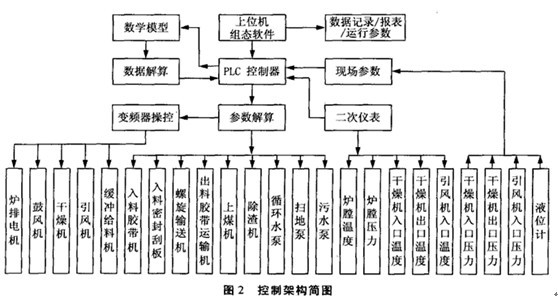

電控系統由各個設備的拖動電機、變頻器和檢測用的溫度、壓力傳感器及儀表組成。上位控制器由工控機設置的WINCC組態軟件完成系統的監控，下位控制器由S7-300-PLC構成，WINCC和PLC內置工藝流程算法的控制程序，根據數學模型要求完成數據采集、信息處理、功能控制等任務，并且記錄系統運行和事件等數據。滾筒式煤泥烘干機烘干系統的電控制架構如下圖2所顯示：

三、控制功能
系統控制原則以就地優先、集控自動運行為準則，其運行模式由現場或中控室操作員選擇，現場和集控中心都對煤泥烘干機設備進行緊急停車操作。設備啟動遵循逆煤流啟動、順煤流停止原則，在集控自動態下某臺設備發生以外故障停車時，連鎖停止上游設備，下游設備繼續運轉，并將控制方式由集中自動控制改為集中手動控制。
